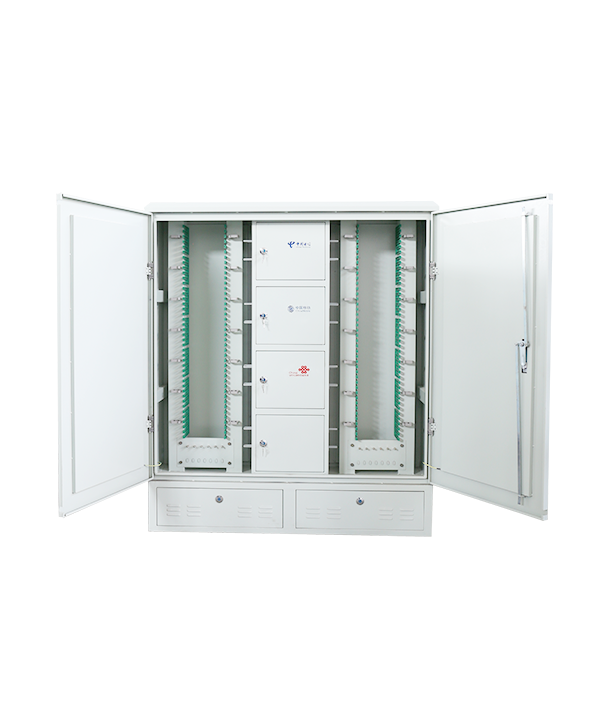

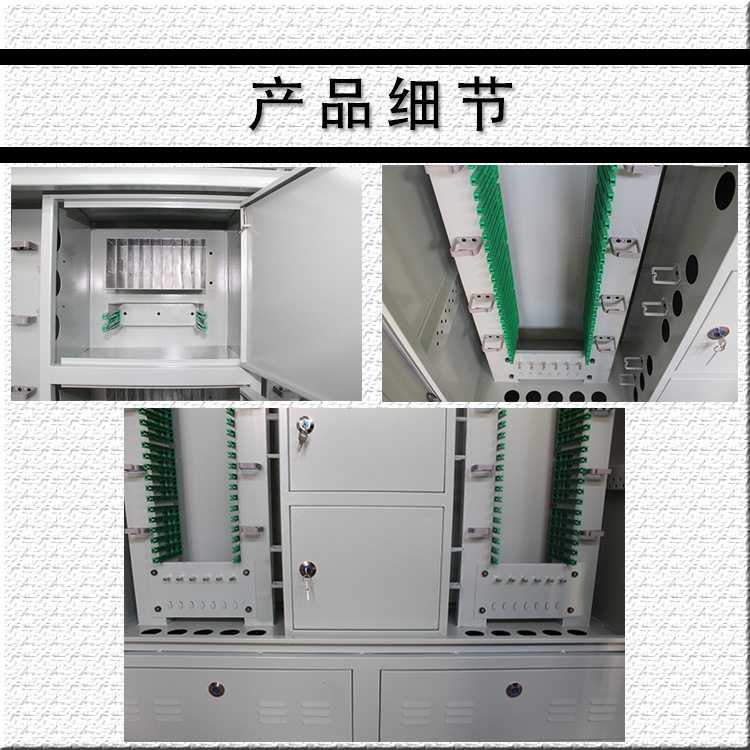

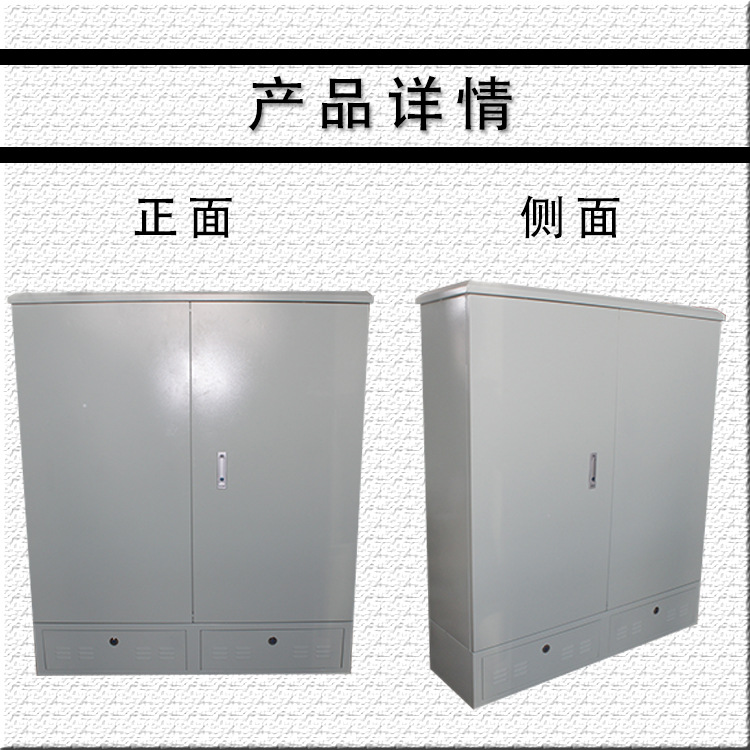

光交箱中间四网1400-400-1750

 使用说明

 一、概述

1用途

       本设备用于实现主干光缆与分支光缆的连接、分配及调度,广泛用于光纤接入网线路以及CATV网线路工程。

2主要特点

2.1 产品的箱体采用国际流行的SMC玻璃纤维增强不饱和聚酯塑料,经高温模压制成,具有优秀的抗腐蚀、耐老化功能,箱体的防护等级达到IP65级,完全适用于室外各种恶劣的工作环境,能抵御剧变的气候和恶劣的工作环境,使用寿命可达20年及以上;箱体还具有很好的隔热性能、密封性能及很强的防盗性能。产品外形美观、结构合理。

2.2模块化设计;本设备内置一体化熔配托盘为抽屉式结构,简单、方便,适配器倾角安装,保证了光纤的最佳弯曲半径,传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。

          2.3  设备外缆的处理,尾纤的终接,跳纤以及熔接等操作均在正面进行,安装场地不受限制。

2.4 同时适用于普通光缆和带状光缆。

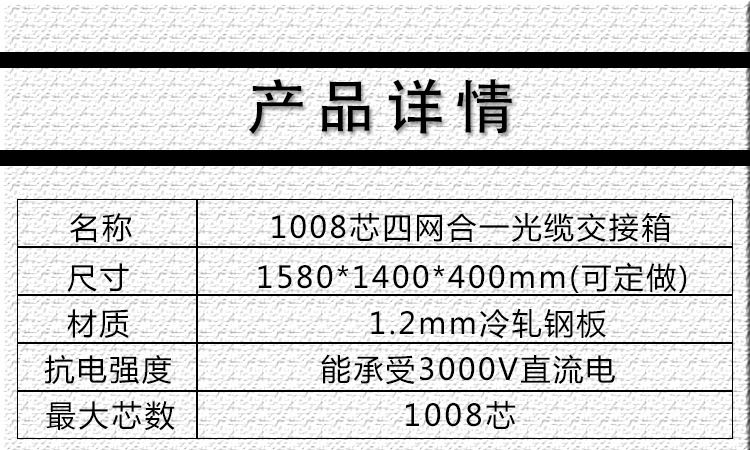

3主要技术指标

3.1  工作环境             工作温度:-40~+60

                                     相对温度:   95%(+40)

                                     大气压力:    70Kpa~106Kpa

3.2  箱体防护等级达GB4208标准中IP65级要求。

3.3  绝缘电阻:接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V

3.4  耐电压水平:接地装置与箱体金工件之间的耐电压水平应不小于3000V(直流电)1min不击穿无飞弧。

3.5  光纤连接器损耗(含插入、互换、重复性)不大于0.5dB

3.6  光纤连接器回波损耗     PC型≥40dB       UPC型≥50dB       APC型≥60dB

3.7  光纤连接器插拔耐久寿命>1000

4箱体外形尺寸(mm):见本公司规格明细表

箱体安装尺寸(mm):见本公司规格明细表

 5最大容量:   288



 二、安装

本设备可以落地安装 壁挂式安装

1

1、 落地安装时:先在预制的水泥基座上按安装尺寸预留4M12的地脚螺钉,

脚螺钉凸出基座表面约为150mm,安装时先打开设备门,将设备内底部的两个插销拔出,并打开设备底座面板,将设备放在水泥基座上,用螺母将底座内的地脚螺钉拧紧,合上基座面板,插好插销,锁紧面板。

2、架空安装时:在站台适当位置留出4个φ13,根据安装尺寸将设备固定可靠。



三、使用、维护

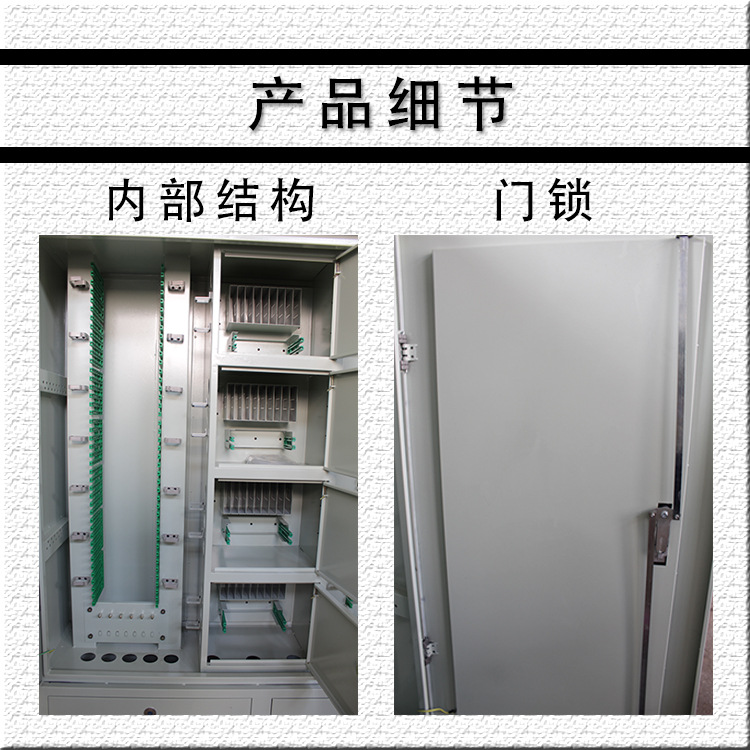

1、门锁的使用方法:

1.1、开门 把钥匙尾端插入门锁盘中间堵塞中,逆时针旋转半圈,按下PUSH即可打开箱门。

2、光缆的引入

2.1光缆的引入在设备正面进行,设备底板有若干敲落孔,光缆引入时可将使用的孔敲开。

2.2 引入光缆后,用随机附件中的密封腻子将光缆孔堵牢。

2.3 光缆引入后,对主干光缆,打开光缆分支盒,用喉箍将光缆固定可靠,再固定好加强芯,并在此将光缆开剥,开剥长度约2米,开剥后的纤芯分别用纤芯护管穿入保护再将光缆铠装层和加强芯分别引出接地。对配线光缆,可以直接上固定板用喉箍将其固定可靠,然后开剥、接地,去除松套管,套上纤芯护管。(见图3

2.4 主干与配线光缆纤芯分别从下横梁左侧孔穿入,在箱体左边适当位置自下而上用尼龙扎带依次固定,待进接续模块的熔接盖板。过路光缆纤芯则进右侧盘纤板后面的过路纤存贮熔接装置(翻转开盘纤板后就是过路纤存贮熔接装置)。(见图4及见图53.1 拉出一体化熔配托盘,扣开托盘上的保护盖,卸下熔接盖板;

3.2 按色谱顺序将尾纤活动连接头成端下层基座适配器相应端口,并将尾纤自然盘绕(注意:纤芯在所有转弯处的曲率半径不小于40mm)引至上熔接盖板缆口;

3.3 盖上熔接盖板。

4光纤的熔接(见图5

4.1 将箱体左侧已固定的主干和配线光纤引入熔接盖板,根据一体化托盘拉出的位置预留一定长度,以保证一体化托盘能轻松地推入,入口处用尼龙扎带固定;

4.2 从熔接盖板中间的缆孔处引入尾纤;

4.3 将尾纤和外缆纤芯一起在盖板的外圈上整齐地盘绕、固定,将裸纤引入熔接芯片处进行熔接,熔接时,熔接点用热缩套管热缩保护,熔接完成后,盖上保护盖。



  5 光纤熔接示意图





5跳纤的布放(见图3

5.1  本设备跳纤处理在正面进行,

5.2  跳纤连接器一端连接完成后,所有纤芯通过相应线环端口布放至设备右侧的盘纤板装置贮存,由于余纤的盘绕与存贮空间大,因此本设备的跳纤操作优为方便。

四、标志、包装、贮存、运输

1、   产品应有标志,其内容包括:生产厂家、产品名称、型号及制造年月、检验日期、检验代号。

5

2 产品包装应符合GB38732. 2. 2条要求,装箱时应有使用说明书、随机附件、产品合格证及装箱清单各一份。

3 贮存

 产品贮存在-10~140℃,相对湿度小于75%通风库房内,库房周围不得有腐蚀性气体和有害物侵害。
